355nm紫外激光器在材料加工、生物医学和光谱学等领域应用广泛。它采用二极管泵浦固态（DPSS）技术，利用Nd:YAG晶体与非线性倍频晶体，通过复杂的光学过程，将电能转化为355nm的紫外激光。本文将详细介绍355nm紫外激光器的构成、原理、应用以及热量计算，并探讨如何选择合适的冷水机进行散热管理。

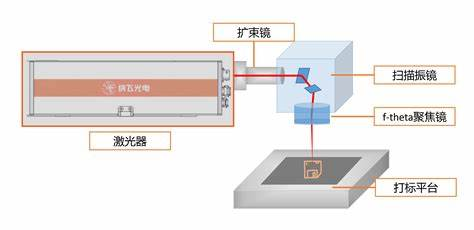

（图片来源于网络）

355nm紫外激光器是什么？

激光器的基本原理

355nm紫外激光器是基于Nd:YAG激光器的倍频技术，通过多级非线性光学过程将1064nm红外激光转换为紫外波段。其基本步骤如下：

1. 泵浦过程：808nm泵浦二极管激发Nd:YAG晶体，使其产生1064nm激光。

2. 二次谐波生成（SHG）：1064nm激光通过KTP或BBO晶体，倍频转换为532nm绿光。

3. 总和频率生成（SFG）：532nm和剩余的1064nm光进入非线性晶体，合成355nm紫外激光。

355nm紫外激光的特点

· 短波长：紫外光具有高能量密度，可用于精细加工和生物检测。

· 高单色性：光谱线宽极窄，适用于高精度应用。

· 低热影响：短脉冲模式减少热扩散，提高加工质量。

355nm紫外激光器的构成

主要组件

355nm紫外激光器通常由以下关键部件组成：

这些部件协同工作，将电能逐步转换为355nm紫外光，广泛应用于高精度制造、医学研究等领域。

355nm紫外激光器的应用

1. 精密加工

· PCB电路板打标：紫外激光能量集中，可在PCB板上进行高精度标记，不损伤材料。

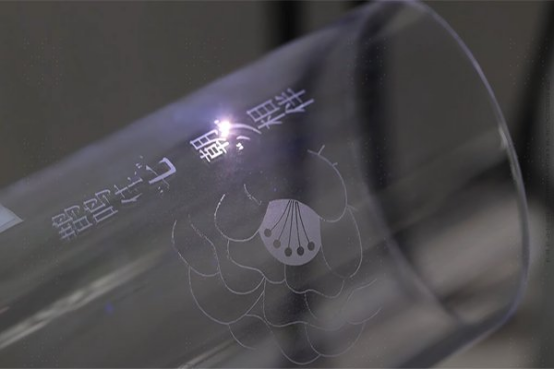

· 玻璃刻蚀：紫外光可直接加工玻璃表面，广泛应用于电子和光学行业。

2. 生物医学

· DNA测序：355nm紫外激光可激发荧光染料，实现高灵敏度DNA检测。

· 细胞操作：紫外光可精准作用于细胞结构，用于光遗传学研究。

3. 半导体与微电子

· 硅晶圆加工：紫外激光可用于去除微米级污染物，提高芯片制造精度。

· OLED显示屏加工：用于柔性屏激光修复，提高生产良率。

355nm紫外激光器的发热量计算

热量计算的基本公式

激光器的热量计算主要依据以下公式：

Q=P电−P光Q = P_{\text{电}} - P_{\text{光}}Q=P电−P光

其中：

· P电P_{\text{电}}P电 为输入电功率

· P光P_{\text{光}}P光 为最终355nm光功率

基于实验数据，各阶段效率如下：

· 泵浦二极管效率：50%

· Nd:YAG转换效率：70%

· 1064nm→532nm倍频效率：50%

· 532nm+1064nm→355nm转换效率：50%

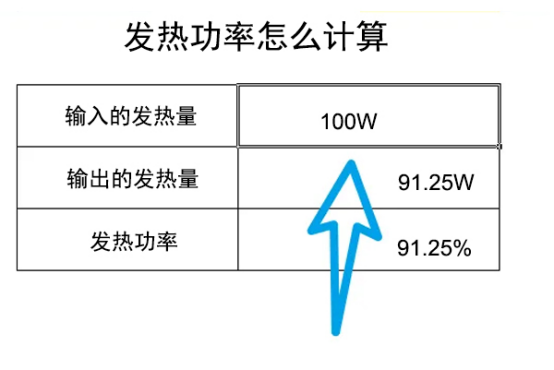

综合计算，电功率到355nm光的转换效率约为8.75%，即91.25%的能量转化为热量。例如：

· 输入电功率 100W → 热量生成 91.25W

· 输入电功率 500W → 热量生成 456.25W

热量来源分析：

高功率激光器（如24W以上）需采用水冷系统，以维持长期稳定运行。

如何为355nm紫外激光器选择冷水机？

1. 冷却需求计算

冷水机的选型需基于热负荷计算。假设激光器总热量为 Q=500WQ = 500WQ=500W，冷水机的最低制冷能力应满足：

P冷≥QP_{\text{冷}} \geq QP冷≥Q

此外，还需考虑散热余量，推荐选择 600W 及以上 的制冷能力。

2. 关键参数对比

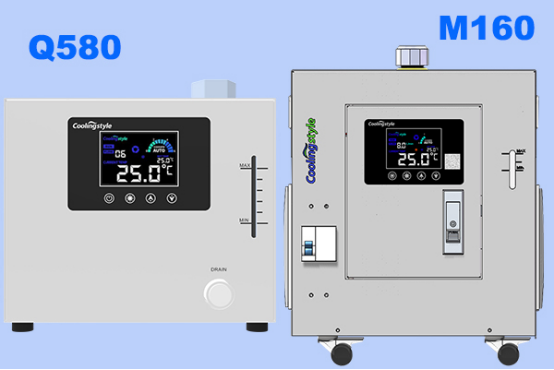

3. 冷水机推荐型号

Q580系列激光冷水机（580W）

· 温控精度：±0.1°C

· 制冷方式：微型直流变频压缩机制冷

· 应用范围：适用于10W-20W 紫外激光器冷却

· 水泵扬程：20M，流量24L/min

M160系列工业冷水机（1600W）

· 适用于高功率（>30W）紫外激光器

· 自动加水系统，适应长时间运行

· 采用R410a环保制冷剂

选择适合的冷水机能显著提高激光器的稳定性和寿命，降低长期维护成本。

结论

355nm紫外激光器的核心在于Nd:YAG晶体、非线性倍频晶体和精密的温控系统。其能量转换效率低，约91.25%的输入电功率转化为热量，因此合理的散热管理至关重要。高功率激光器通常采用水冷方式，如Q580或M160系列冷水机，可有效控制温度，确保长期稳定运行。在实际应用中，用户应结合热量计算和冷却需求，选择适合的散热方案，以提升设备的整体性能和使用寿命。
