引言

532nm绿光激光器因其高亮度和广泛应用在科学研究、工业加工和医疗领域备受关注。其核心技术基于二极管泵浦固体激光器（DPSS），通过倍频技术将1064nm的红外光转换为532nm的可见绿光。与此同时，激光器在工作过程中会产生一定的热量，合理评估发热量对于散热设计至关重要。本文将详细探讨532nm激光器的技术原理，并计算其发热量。

532nm激光器的技术原理

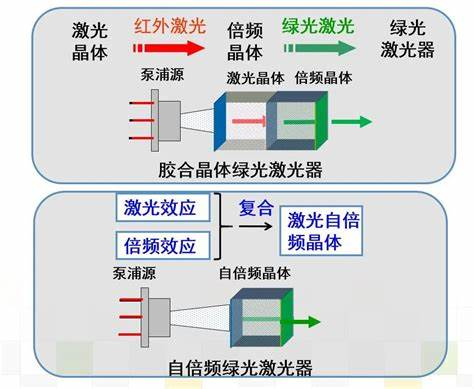

DPSS结构与工作原理

532nm激光器通常采用二极管泵浦固体激光器（DPSS）技术，其主要工作过程如下：

1. 泵浦光激发：使用808nm激光二极管（LD）作为泵浦源，激发Nd:YAG（钕掺杂钇铝石榴石）或Nd:YVO4（钕掺杂钒酸钇）晶体。

2. 1064nm激光产生：泵浦光被晶体吸收后，钕离子（Nd³⁺）跃迁至高能态，并通过受激辐射释放1064nm红外激光。

3. 倍频转换：1064nm激光通过非线性光学晶体（如KTP，磷酸钛氧钾）进行二次谐波转换（SHG），将波长减半，输出532nm绿光。

（图片来源于网络）

532nm激光器的特点

* 高亮度：532nm绿光接近人眼的视觉敏感峰值（约555nm），具有极高的可见度。

* 应用广泛：常用于荧光激发、激光对准、激光显示、医学治疗及科研仪器。

* 效率受限：由于倍频过程的非线性转换效率较低，整体电光转换效率通常在10%-20%之间。

532nm激光器的发热量计算

激光器的总发热量主要来源于系统效率损耗，计算公式如下：

Qtotal=Pinput−P532

其中：

* Pinput为输入电功率（W）

* P532为输出532nm绿光功率（W）

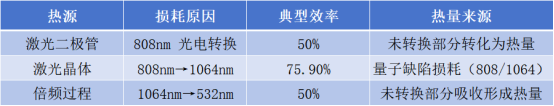

主要热源分析

发热量计算示例

假设输入电功率为Pinput=1W，激光二极管的电光转换效率为50%，倍频效率为50%，则：

1. 808nm泵浦光功率：P808=0.5×Pinput=0.5W

2. 1064nm激光功率（考虑量子缺陷损耗）：P1064=0.759×P808=0.3795W

3. 532nm绿光功率（倍频效率 50%）：P532=0.5×P1064=0.18975W

4. 总发热量：Qtotal=1W−0.18975W=0.81025W

532nm激光器的散热管理

常见散热方式

* 风冷散热：通过风扇强制空气流动，提高热交换效率。

* 水冷系统：适用于高功率激光器，提高散热能力，保持稳定工作温度。

* TEC热电冷却：利用半导体制冷模块提供精准温控，常用于小型精密设备。

Coolingstyle提供的冷却解决方案

作为精密温控领域的领先企业，Coolingstyle提供适用于532nm激光器的高效冷水机解决方案：

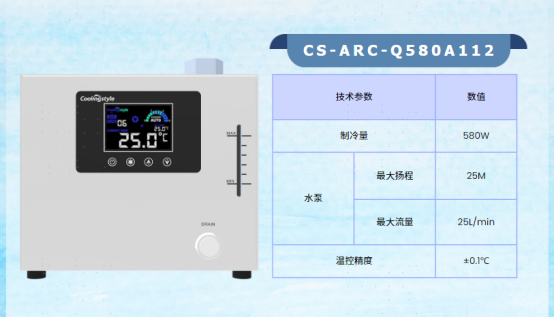

* Q580系列冷水机：高精度温控（±0.1℃），适用于实验室和工业激光应用。

* M160系列冷水机：支持高功率激光器冷却，提供大功率散热能力。

如需定制专属冷却方案，欢迎联系我们的技术团队，我们将为您的532nm激光器提供最佳的散热解决方案。

结论

532nm激光器基于DPSS技术，通过808nm泵浦和1064nm倍频实现高亮度绿光输出。其整体效率受多重损耗影响，典型电光转换效率约为10%-20%。发热量的计算表明，大部分输入功率转化为热能，因此合理的散热管理对系统稳定性至关重要。Coolingstyle提供专业的冷却方案，确保激光器在最佳温度范围内高效运行。
